近期，由微特技術有限公司承接的中廣核沙灣電站橋機安全監控系統項目順利通過驗收。

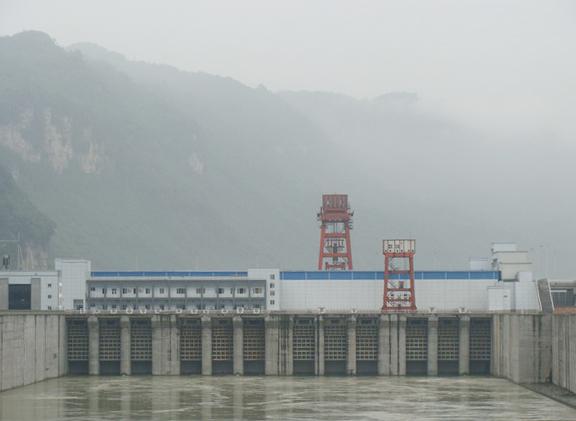

沙灣電站位于四川省木里藏族自治縣境內，系雅礱江中游右岸最大支流木里河干流(上通壩——阿布地)水電規劃一庫六級方案中的第三梯級電站，采用引水式開發。設計年發電量14.0億千瓦時，設計裝機容量為28萬千瓦，年利用小時數達5000小時，設計多年平均發電量12.5億千瓦時,具有日調節能力。

▲微特工程師與沙灣電站廠房橋機合影

該橋機是用戶廠區最大的起重設備，對本廠的結構件生產組裝、發電機檢修及運作起著至關重要的作用。微特技術有限公司的安裝人員面對一系列困難，制定了詳細的安裝施工方案，在保證質量與安全的情況下按時完成安裝調試工作，完工后的WTSM-A型安全監控系統對該橋機各個數據以及作業區實施全面監控，為該設備的安全運行保駕護航。

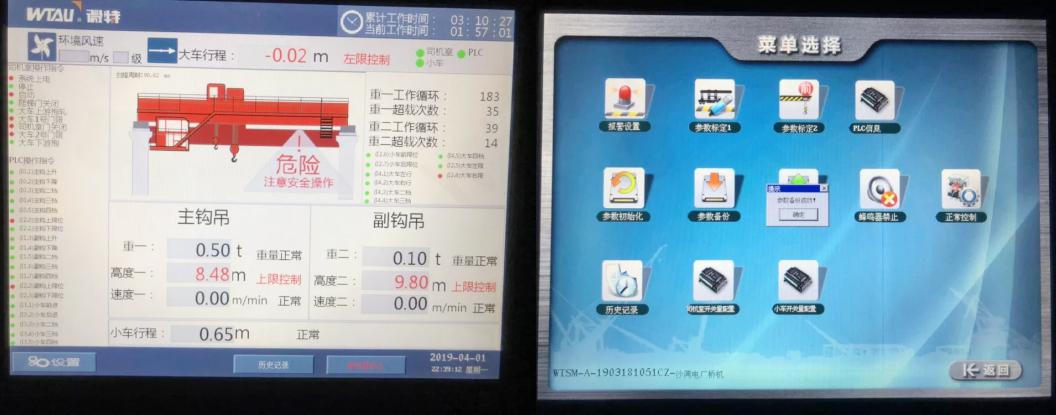

▲橋機監控系統主界面

視頻采集系統采用行走機構攝像頭，全程監控設備在行走區域。由于該設備跨度大，設備高，操作人員無法觀察作業區域的具體情況，因此吊點區域安裝長焦距攝像頭監控設備作業區域。操作人員可以通過操作室內的顯示器清晰的觀察具體作業情況及其行走區域情況，保證安全可靠的運行。

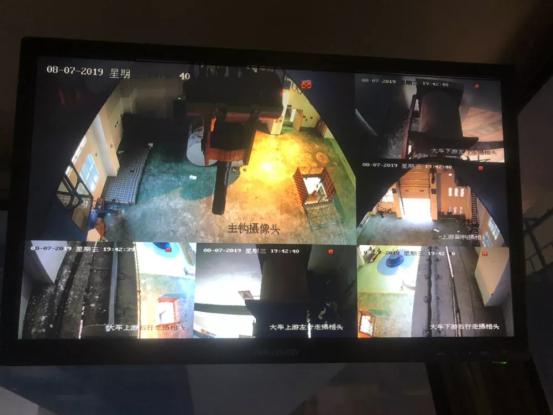

▲監控系統視頻顯示界面

上下小車及大車行程采用計程輪的方式采集數據，高度采用多功能行程限位器加編碼器的方式采集高度數據。同時采集其速度等相關數據，使操作人員可以通過直觀的數據變化觀察其大小車的位置，每個鉤的高度等相關數據，為設備的安全運行提供更加安全的保障。

WTSM-A型安全監控具有實時監控、動態顯示、聲光報警、數據備份、斷電記憶等保護功能，且儀表抗干擾能力強，界面直觀簡潔等優點。該系統主界面能夠顯示各類綜合數據，并進行分析處理，判斷設備的運行狀態、操作指令、各類開關、制動器的狀態正常與否，并進行實時記錄保存，為設備的安全可靠運行提供了有力保障。

▲微特技術人員就橋機監控系統給電廠相關人員進行培訓

▲微特技術人員就橋機監控系統給電廠相關人員進行培訓
