鄧 林 吳曉軍內江市特種設備監督檢驗所 內江 641000摘 要：鑒于國家標準和特種設備安全技術規范TSG T7001—2009《電梯監督檢驗和定期檢驗規則- 曳引與強制驅動電梯》對電梯制動器機械部件的安全要求, 本文對電梯制動器在各種溫度下的電阻率、提拉力進行分析。推導出了提拉力與電阻率的實時變化關系，計算出了提拉力在實際情況下的損失。為電梯使用單位及時對電梯機房采取降溫措施，保障在用電梯安全平穩運行提供理論指導。

關鍵詞：電梯制動器；電阻率；提拉力；電梯機房

中圖分類號：U463.51 文獻標識碼：A 文章編號：1001-0785（2020）09-0051-04

0 引言經大量事故案例分析，電梯發生人身傷亡、財產損失的主要原因之一要?dú)w咎于制動器出現故障或者制動器自身存在設計缺陷，從而致使電梯在運行過程中發生溜車、沖頂、蹾底，更有甚者造成剪切和擠壓等事故。因此，電梯能否安全平穩運行與制動器的各種工作狀況有著緊密的聯系。

制動器的工作頻次極高，是確保電梯安全運輸?shù)闹饕獦?gòu)成要件，切斷曳引主機電源后制動器閘瓦下閘并緊密貼合在制動輪（盤）上使曳引機制動停轉，且轎廂停止運送。制動器內部結構中，電磁鐵是其重要組成部件，原理是通過通電螺旋線圈產生的磁場拖動處于磁場中的鐵芯，促使鐵芯向外部機構產生力的作用。基于制動器通電線圈在溫度升高時，其內部電阻等參數也會隨之變化的物理性能。本文就制動器提拉力與溫度的關系進行探討，分析兩者對電梯制動器制動性能的影響。

1 制動器機械部件的安全要求新檢規TSG T7001—2009 附錄A 中第8.10 項要求[1]：轎廂空載以正常運行速度上行，切斷電動機與制動器供電，轎廂應當被可靠制停，并且無明顯變形和損壞。

當中斷電梯主開關電源供電或者控制電路時，制動器均能滿足有足夠的制動力矩保持轎廂處于非移動狀態。因而，使轎廂處于非工作狀態的關鍵性因素是制動器的制動力矩，其用意是確保電梯行駛過程中其制停必須符合國家相關標準要求的減速度。GB/T 24478—2009中第4.2.2.2 條約定[2]：曳引機的額定制動力矩應按GB7588—2003 中12.4.2.1 與曳引機用戶商定，或?yàn)轭~定轉矩折算到制動輪（盤）上的力矩的2.5 倍。

GB7588—2003 中第12.4.2.1 條約定[3]：所有參與向制動輪或盤施加制動力的制動器機械部件應分兩組裝設。若一組部件不起作用，應仍有足夠的制動力使載有額定載荷以額定速度下行的轎廂減速下行。電磁線圈的鐵芯被視為機械部件，而線圈則不是。同時，第12.4.2.4 條規定[3]：裝有手動緊急操作裝置的電梯驅動主機，應能用手松開制動器并需要以一持續力保持松開狀態。

2 提拉力公式分析對常見的直流電磁制動器其提拉力公式[4] 為

由于Um 為電磁鐵的勵磁安匝數，即Um=IN，以上公式 [5] 可化為

式中：dGσ/dσ 為電磁鐵氣隙磁導率，由于電磁鐵的結構不變，故該值為常數。由式（2）可知，直流電磁制動器的提拉力與通電電流的平方成正比關系。

3 線圈電阻隨溫度變化趨勢對于長度L 與橫截面積S 固定的電磁線圈而言，其電阻值R 與線圈導線的電阻率ρ 呈正相關，即

在夏季高溫時，經測量，電梯機房?jī)?nèi)室溫可達40℃，此時頻繁動作的制動器線圈外部表面溫度最高可達90℃，根據線圈電阻率公式

式中：ρ 0 為在0℃時的電阻率，α 為電阻溫度系數，t 為實時溫度。以銅、鋁材質制成的線圈，在此時的電阻率列于表1。

電阻率變化趨勢見表2 和圖1。

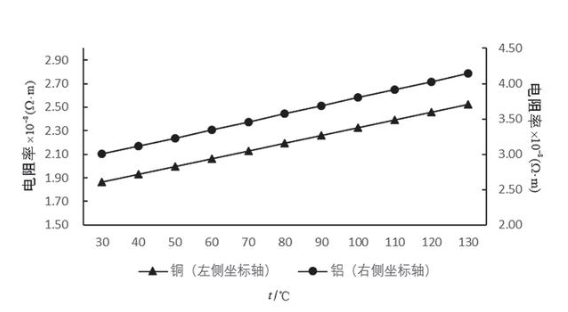

圖1 電阻率隨溫度變化趨勢圖

由圖1 電阻率隨溫度變化趨勢圖分析可知，材質為銅、鋁的制動器線圈電阻在以上溫度范圍內隨溫度的大小呈正相關。例如：對于普通的單線圈雙頂桿的電梯制動器，經測量其銅質線圈電阻值在30℃時約為100 vΩ，由式（3）、式（4）可知

則在90℃時其電阻值為122.8 Ω，此數據與實際測量數據相吻合。

4 線圈提拉力隨溫度變化趨勢對于工作電壓為DC 110 V 的電梯制動器，在動作時先由強激電路對其供電，通過通電螺旋線圈產生的磁場拖動處于磁場中的鐵芯，促使鐵芯向外部機構產生力的作用，進而使鐵芯提起制動臂。此時的電壓值為110 V，電流為額定電流。出于節能的目的，隨后將強激電路切換為保持電路，此時提供給制動器的電壓約為額定電壓的50%~60%，經數據分析，隨著制動器供電電流減小的同時，線圈提供給制動器的提拉力也隨之呈現下降趨勢。

在提供給制動器的電壓趨于不變時，由U=IR 分析可知，I ∝ 1/R ，結合式（2）和式（4）推導可得

進一步簡化可得

式中：Ft 為指溫度為t 時，對應的提拉力，且此時制動器線圈電流為It。由此可見，無論供電的電路是強激電路或保持電路，制動器的提拉力均會隨溫度的升高而呈現逐漸減小的態勢。本文以提拉力為3 000 N 且保持電壓為強激電壓的60% 為例進行計算（如表3 和圖2所示）。

依據圖2 分析可知，當溫度為90℃時，在保持電壓的作用下，制動器線圈的提拉力為122.75 N，此值僅是溫度為30℃時提拉力的68.2%。若以30℃的溫度為基準，在各種溫度條件下，電梯制動器的提拉力損失量如表4 和圖3 所示。

圖2 提拉力隨溫度變化趨勢圖

結合圖3 提拉力的損失百分比分析可得出結論，隨著制動器線圈溫度的上升，制動器的提拉力損失量也隨之逐漸增大，進而表明此時電梯制動器的工作工況愈加惡劣。

5 制動器溫度過高對電梯運行的影響分析電梯機房的降溫措施國家相關標準及規范并未做出強制性規定，據多年的電梯檢驗經驗，大部分電梯機房?jī)?nèi)并未采取安裝空調等降溫措施。夏季機房溫度在40℃時，電梯制動器表面溫度最高可達90℃，然而對于設置在室外的無機房觀光電梯，由于井道的封閉性，其通風狀況更加惡劣，加之夏季烈日長時間直射。針對該類情形無機房電梯的現場溫度測量，制動器表面溫度超過90℃的情形也并不鮮見。

圖3 提拉力損失百分比

在額定電壓工況下，根據電梯曳引機的工作原理、載荷持續率以及周期運轉情況，在制動器表面溫度達到熱穩定性工況時，測量制動線圈的溫升狀況。其測量方法以GB 755—2008 中第8.6.2 條的電阻法測量和計算[6]。當采用的絕緣等級為B 級時，制動線圈的溫升不允許大于80 K；而當采用的絕緣等級為F 級時，制動線圈的溫升不允許大于105 K。

當制動器電磁鐵的釋放電路斷路時，電梯須在無任何延遲的情況下可靠停止。其制停響應時間須小于或等于0.5 s，以免致使電梯出現溜車或倒拉等情形。針對部分曳引機制動器兼作轎廂上超保護的制停元件，該響應時間須滿足GB 7588—2003 中9.10.1 條的約定。

鑒于制動線圈材質的自有特質，針對廣泛采取銅制或者鋁制線圈的制動器該線圈的內阻，均隨溫度的升高而逐步增大，且增大幅度同溫度的平方呈現反比例趨勢。

制動線圈內阻的增大促使制動器溫度升高，而溫度的上升又反過來促使內阻的增加，該兩因素的相互作用進而導致線圈的溫度狀況愈加惡劣。

對于部分未配置具有制動器提起監測效能，或釋放監測效能的電梯，當電梯處在運送工況時，制動電路由強激電路變換為保持電路，使得其電流值約為強激電路的50% ～ 60%，制動器的提拉力不足以抵消制動彈簧的推力，從而致使制動器閘瓦無法完全釋放，進而造成電梯帶閘運行情形的發生。

6 結論根據GB/T 10058—2009《電梯技術條件》的規定：機房中的環境溫度應保持在5℃～ 40℃之間[7]。機房中存在較多發熱部件，譬如能耗電阻箱、控制柜、曳引驅動主機、制動器制動線圈等等，但出于設計原因，部分電梯機房?jī)?nèi)并未設置空調、排氣扇等降溫、通風措施。夏季來臨時，建議電梯使用單位及維護保養單位應時常關注電梯相關部件的工作狀況，及時采取降溫措施，以保障在用電梯安全平穩運行。

參考文獻[1] TSG T7001—2009 電梯監督檢驗和定期檢驗規則- 曳引與強制驅動電梯[S].[2] GB/T 24478—2009 電梯曳引機[S].[3] GB 7588—2003 電梯制造與安裝安全規范[S].[4] 王淑紅，肖旭亮，熊光煜. 直流恒力電磁鐵特性[J]. 機械工程學報，2008(2)：244—247.[5] 錢家驪. 電磁鐵吸力公式的討論[J]. 電工技術，2001(1)：59，60.[6] GB 755—2008 旋轉電機定額和性能[S].[7] GB/T 10058-2009 電梯技術條件[S].
